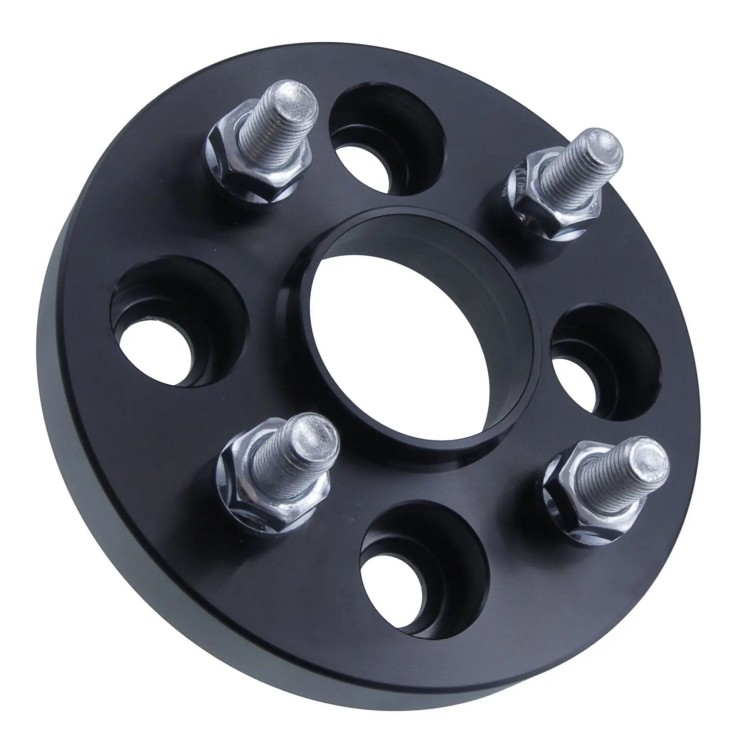

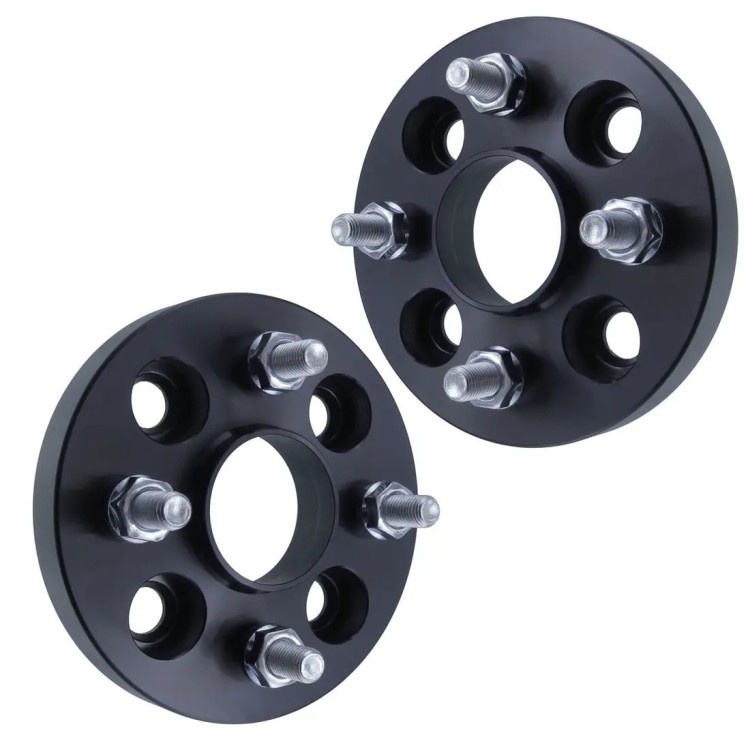

Adapter dystansowy kół PCD 4x100 CB60.1

Adapter dystansowy kół PCD 4x100 CB60.1 został zaprojektowany w celu poprawy stabilności na zakrętach, prawidłowego przesunięcia kół i zapewnienia niezbędnego prześwitu dla dużych zestawów hamulcowych dostępnych na rynku wtórnym. Ten adapter centryczny, wykonany z kutego stopu aluminium 6061-T6 lub 7075-T6, zwiększa szerokość gąsienicy, zachowując jednocześnie precyzyjne ustawienie otworu centralnego, aby zminimalizować wibracje przy dużych prędkościach. Jako bezpośredni producent w Chinach, posiadający własną obróbkę CNC, dostarczamy elementy podwozia wyprodukowane zgodnie ze standardami testowymi SGS i TUV dla marek zajmujących się stylizacją samochodów, hurtowników i dystrybutorów tuningu.

W przeciwieństwie do tanich odlewanych elementów dystansowych, które są podatne na mikroporowatość i pęknięcia, nasze kute adaptery mają prawdziwie piastocentryczną wargę. Ta warga przenosi obciążenie pojazdu bezpośrednio na piastę, zamiast polegać wyłącznie na szpilkach kół, chroniąc geometrię podwozia i stabilizując prowadzenie w agresywnym pokonywaniu zakrętów.

Dane techniczne

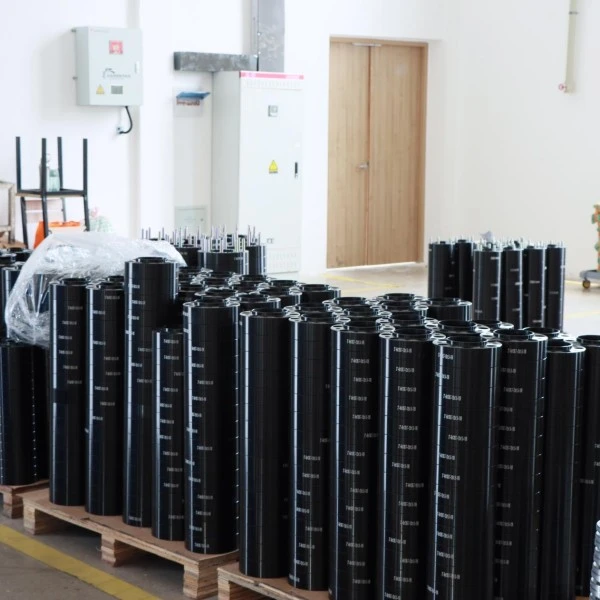

Informacje o częściach samochodowych J&W i historii marki

J&W Auto Parts to profesjonalny chiński producent specjalizujący się w kutych przekładkach kół, adapterach do kół, nakrętkach mocujących i elementach mocujących do samochodów. Działając w naszym własnym specjalistycznym zakładzie przemysłowym w Ningbo w Zhejiang, łączymy zaawansowane kucie mechaniczne z obróbką wieloosiową, aby zarządzać całym cyklem życia, od zamówienia kęsów surowego metalu po końcową obróbkę powierzchni.

Nasza 20-letnia podróż produkcyjna:

· 2006 – Założenie: Rozpoczęliśmy działalność jako precyzyjny warsztat z narzędziami i matrycami w Ningbo, koncentrując się na centrach do kucia na zimno metali i centrach obróbki ciężkiej dla elementów złącznych motoryzacyjnych poziomu 2.

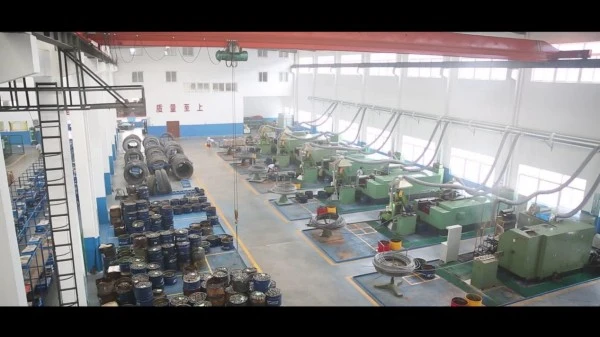

· 2016 – Rozbudowa infrastruktury: Zwiększenie powierzchni fabryki do ponad 10 akrów, zatrudnienie ponad 100 specjalistów i zintegrowanie 12 dużych maszyn do kucia na zimno i 20 centrów obróbczych CNC.

· 2020 – Advanced Surface Lines: Uruchomiliśmy nasze własne, w pełni zautomatyzowane linie produkcyjne do galwanizacji i anodowania, osiągając całkowicie we własnym zakresie konwersję chemiczną zgodną z normami.

· Dzień obecny: Pozycjonujemy się jako wiodący partner produkcyjny dostarczający niestandardowe elementy dystansowe kół i akcesoria do podwozi o wysokiej trwałości dla międzynarodowych sieci dystrybucyjnych.

Kluczowe funkcje i zalety

Prawdziwie koncentryczna warga minimalizująca wibracje

Nasz adapter posiada precyzyjnie obrobioną wargę środkową o średnicy 60,1 mm, która stanowi dokładne przedłużenie piasty samochodu seryjnego. Blokując koło centralnie na środku piasty, zamiast polegać na nakrętkach mocujących w celu wyrównania, taka konfiguracja równomiernie rozkłada ciężar pojazdu i minimalizuje drgania kół na autostradzie.

Kucie o wysokiej wytrzymałości zapewniające odporność na uderzenia

Odrzucamy standardowe przeróbki z żeliwa lub niskogatunkowego złomu aluminiowego. Nasza fabryka przetwarza solidne bloki z kutego na gorąco stopu aluminium klasy samochodowej. Kucie zamyka wewnętrzne kieszenie powietrzne i wyrównuje strukturę ziaren metalu, zmniejszając masę nieresorowaną, zapewniając jednocześnie wysokie granice plastyczności konstrukcji przy ekstremalnych obciążeniach gąsienicy.

Głęboko twarda anodowana powłoka chroniąca przed korozją

Każdy adapter poddawany jest elektrochemicznemu anodowaniu. Ta chemiczna konwersja powierzchni tworzy zewnętrzną warstwę twardego tlenku, która blokuje wilgoć z powietrza i zimowej soli drogowej, zapobiegając korozji galwanicznej pomiędzy aluminiowym adapterem a stalową piastą pojazdu.

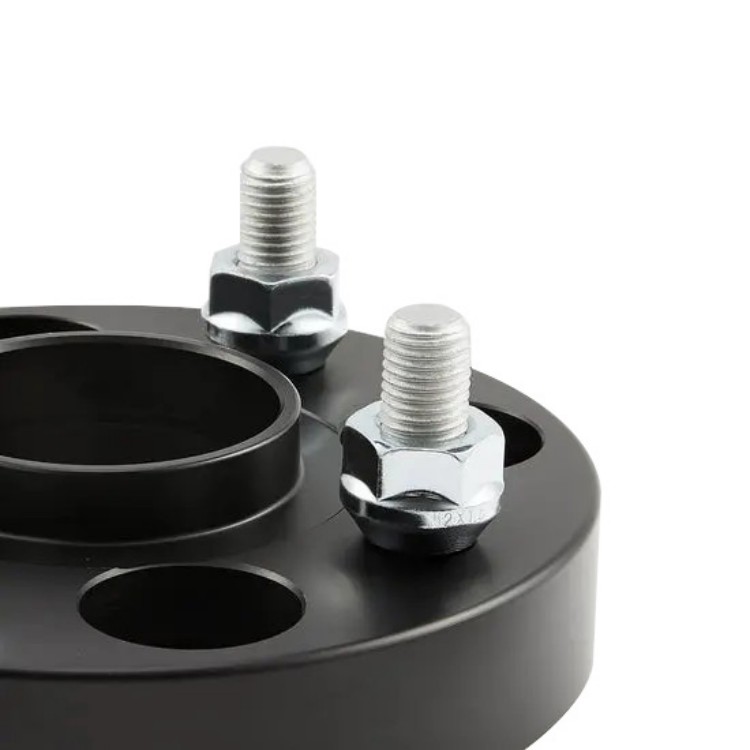

Wstępnie zainstalowane kołki o wysokiej wytrzymałości na rozciąganie zapewniają odporność na zmęczenie

Aby zapewnić niezawodny profil bezpieczeństwa B2B, nasze adaptery są wstępnie zmontowane z wytrzymałymi metrycznymi śrubami do kół. Elementy złączne przechodzą rygorystyczne testy wyważania dynamicznego i zmęczenia materiału, zapewniając stały moment dokręcania gwintu i zmniejszając ryzyko uszkodzenia zmęczeniowego kołka w trakcie długotrwałego użytkowania.

Dlaczego ustawienie koncentryczne wygrywa z podkładkami dystansowymi skupionymi na zaczepach

Tanie podkładki dystansowe „centryczne” nie mają środkowej wargi — koło jest centrowane jedynie za pomocą naciągu śruby mocującej. Z biegiem czasu dziury i obciążenia podczas hamowania przesuwają koło poza środkiem, powodując wibracje układu kierowniczego i duże naprężenia ścinające na śrubach.

Nasz koncentrocentryczny projekt rozwiązuje ten problem. Otwór o średnicy 60,1 mm ściśle przylega do osi piasty, a zintegrowany nosek zewnętrzny idealnie pasuje do środkowej kieszeni koła. Obciążenie spoczywa na infrastrukturze piasty, a nie na kołkach.

Dane dotyczące globalnego zasięgu zaopatrzenia i doświadczenia w eksporcie

Dzięki ponad dziesięcioletniemu zaangażowaniu w międzynarodowe korytarze handlowe opracowaliśmy solidne procesy logistyczne dostosowane do standardów zgodności obowiązujących na głównych rynkach regionalnych:

· Ameryka Północna: Zaopatrywanie głównych sieci magazynów hurtowych w Stanach Zjednoczonych i Kanadzie. Nasze kołki klasy 10.9/12.9 zostały zaprojektowane tak, aby wytrzymać działanie agresywnych zimowych płynnych środków odladzających (chlorek wapnia) powszechnych w regionach środkowo-zachodnich i północnych.

· Europa Zachodnia: Zapewnienie równoległych powierzchni gniazd o wąskiej tolerancji (poniżej 0,02 mm), które spełniają rygorystyczne wymagania dotyczące bezpieczeństwa mechanicznego sieci tuningowych w Niemczech, Wielkiej Brytanii i Francji.

· Oceania: Dostarczanie głęboko anodowanych warstw powierzchniowych przetestowanych w przybrzeżnych sieciach dystrybucyjnych zawierających sól w całej Australii i Nowej Zelandii.

· Wschodzące rynki części zamiennych: zaspokajanie rosnących wymagań w zakresie wydajności w Ameryce Południowej, Azji Południowo-Wschodniej i na Bliskim Wschodzie dzięki wysoce elastycznym okresom kontraktów o niskim MOQ.

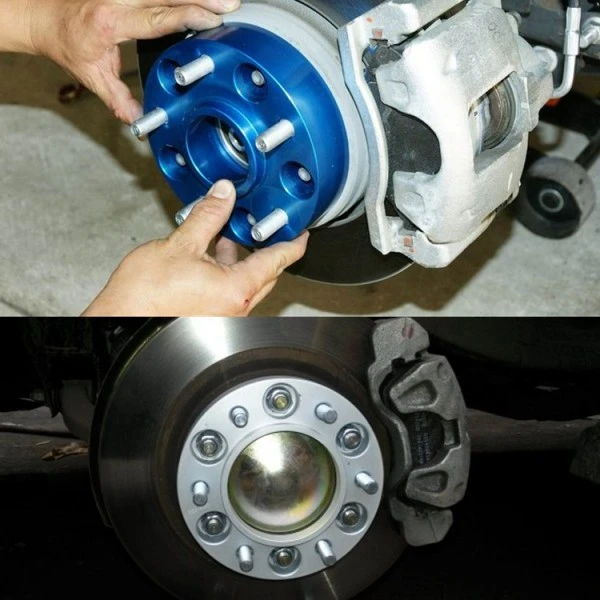

Studia przypadków klientów ze świata rzeczywistego

Studium przypadku 1: Hurtownia kół na rynku wtórnym (Toronto, Kanada)

· Wyzwanie: główny kanadyjski dystrybutor kół stawił czoła wysokim wskaźnikom zwrotów (około 4,2%) od klientów narzekających na drgania kierownicy na autostradzie przy prędkości 75 mil na godzinę spowodowane nierównymi tolerancjami uniwersalnych szczelinowych podkładek dystansowych.

· Nasze rozwiązanie: Dostarczyliśmy nasze niestandardowe, obrabiane CNC adaptery PCD 4x100 CB60.1 z piastą. Zablokowaliśmy tolerancję równoległości poniżej 0,02 mm i dostarczyliśmy niestandardowe opakowania z tektury falistej gotowe do umieszczenia na półkach detalicznych.

· Rezultat: klient zgłosił zauważalną redukcję zwrotów związanych z wibracjami po przejściu na adaptery montowane w piaście. Hurtownik rozszerzył swoją roczną umowę o naszą serię niestandardowych, przyciemnianych matowych czarnych wykończeń.

Studium przypadku 2: Sklep z tuningiem i postawą (Stuttgart, Niemcy)

· Wyzwanie: warsztat zajmujący się tuningiem na torze musiał wyczyścić duże zestawy hamulcowe Brembo we flocie zmodyfikowanych kompaktowych sportowych hatchbacków w konfiguracjach 4x100. Standardowe podkładki dystansowe nie przeszły testów naprężeń ścinających podczas pokonywania zakrętów na twardym torze.

· Nasze rozwiązanie: Opracowaliśmy dedykowaną partię o niestandardowej grubości (22 mm) z wykorzystaniem kutego na gorąco stopu 7075-T6 o wytrzymałości na rozciąganie 570 MPa, w połączeniu z niestandardowym grawerowaniem laserowym marki własnej sklepu.

· Rezultat: warsztat zgłosił bezbłędne działanie przez wiele sezonów na torze, wykorzystując wizualną weryfikację gwintu naszego otwartego projektu, aby zagwarantować szybkie i bezpieczne kontrole montażu kół w boksach.

Porównanie gatunku materiału — 6061-T6 vs 7075-T6 vs tanie odlewane podkładki dystansowe

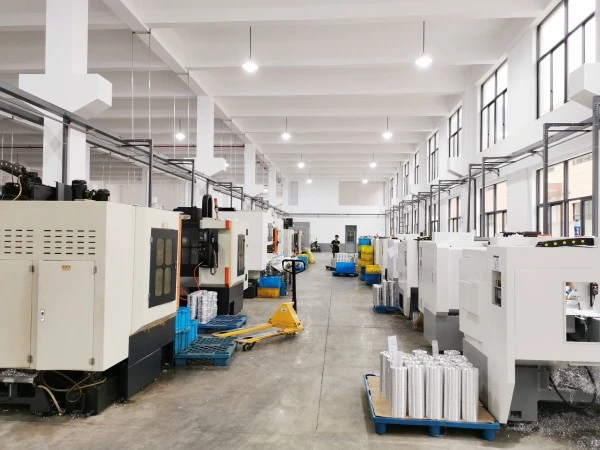

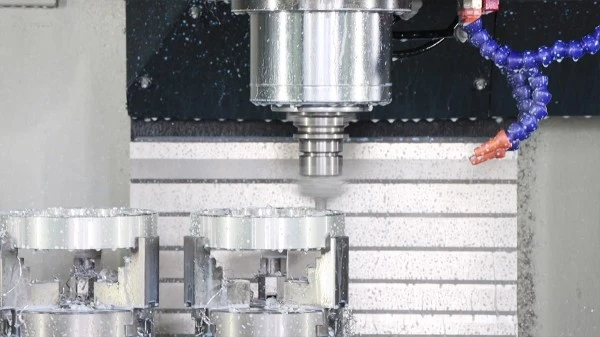

Proces produkcyjny i kontrola jakości

Nasz warsztat działa pod ścisłym zarządzaniem 5S. Oto jak Twoje zamówienie przechodzi przez kolejne etapy produkcji:

Kontrola wlewków kutego aluminium ➔ Toczenie na tokarce CNC ➔ Wieloosiowe wiercenie CNC

                                                                   ↓

Końcowe opakowanie palet ➔ Weryfikacja gwintu i tolerancji ➔ Linia do anodowania ➔ Test wyważenia dynamicznego

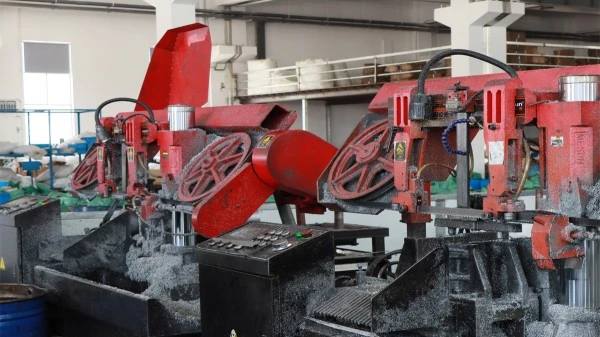

1. Kontrola wlewków kutego aluminium:Przed cięciem sprawdzamy skład stopu, gęstość wewnętrzną i odpuszczanie (klasa T6) surowych kłód aluminiowych 6061/7075.

2. Toczenie na tokarce CNC:Precyzyjne tokarki CNC kształtują średnicę zewnętrzną i toczą z dokładnością do 60,1 mm w otworze centralnym, zachowując tolerancję równoległości poniżej 0,02 mm.

3. Wiercenie wieloosiowe CNC:Zautomatyzowane centra obróbcze wiercą jednocześnie otwory o średnicy 4x100 i kieszenie na kołki, aby zapewnić absolutne, prawdziwe pozycjonowanie środkowe.

4. Testowanie równowagi dynamicznej:Gotowe półprodukty adapterów poddawane są testom wirowania w celu wyeliminowania odchyleń masy, zapewniając płynny obrót przy dużych prędkościach śledzenia.

5. Linia produkcyjna do anodowania:Adaptery przechodzą przez nasze w pełni zautomatyzowane zbiorniki, aby otrzymać jednolitą, odporną na korozję czarną lub srebrną warstwę ochronną.

6. Weryfikacja gwintu i tolerancji:Technicy kontroli jakości używają precyzyjnych suwmiarki mikrometrycznej i sprawdzianów do gwintów Go/No-Go do sprawdzania zbieżności gniazda i zamocowania szpilek.

7. Opakowanie końcowe:Adaptery są starannie sortowane, pakowane z pasującymi nakrętkami mocującymi, jeśli określono, i zabezpieczane w grubych pudłach z tektury falistej, gotowe do transportu morskiego z portu.

Proces dostosowywania OEM i ODM

Pomagamy dystrybutorom, hurtownikom i markom prywatnym w tworzeniu niestandardowych linii produktów detalicznych lub komercyjnych:

Potwierdzenie rysunku produkcyjnego ➔ Zatwierdzenie próbki ➔ Produkcja masowa

· Potwierdzenie rysunku produkcyjnego:Nasz zespół inżynierów generuje przed rozpoczęciem produkcji szczegółowe plany 2D/3D w oparciu o niestandardowe wymagania dotyczące grubości, docelowe skoki gwintów lub pliki z logo marki prywatnej.

· Przykładowe zatwierdzenie:Wykonujemy fizyczne, przedprodukcyjne próbki aluminium i wysyłamy je pocztą do Twojego biura. Przed złożeniem zamówienia zbiorczego możesz samodzielnie przetestować dopasowanie, głębokość anodowania i dopasowanie gwintu.

· Produkcja masowa:Po podpisaniu próbki nasze linie produkcyjne rozpoczynają cykle kucia i oprzyrządowania CNC, aby dostarczyć pasującą partię.

· Niestandardowe wykończenia:Dostępne w niestandardowych anodowanych kolorach i grawerowaniu laserowym marki korporacyjnej.

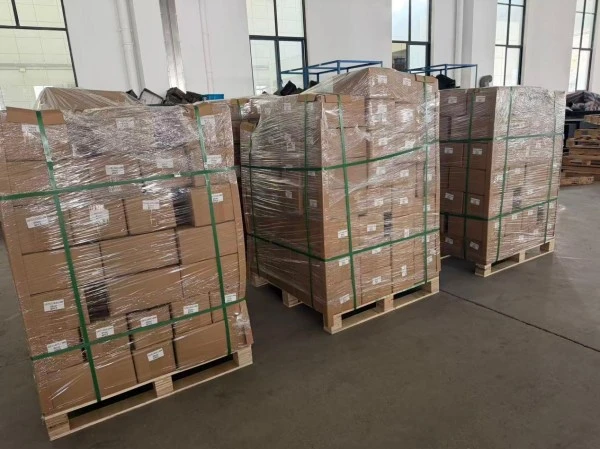

Pakowanie i logistyka

Oświadczenie dotyczące kontroli jakości

Chociaż skupiamy się na wewnętrznej kontroli jakości w stosunku do zewnętrznych certyfikatów marketingowych, nasze standardy są rygorystyczne: 100% kontrola surowców, cogodzinne kontrole gwintów w trakcie procesu i obowiązkowe 72-godzinne testy mgły solnej każdej partii. Pozwalamy, aby wydajność naszych produktów mówiła sama za siebie. Nasz zespół ds. zapewnienia jakości co godzinę sprawdza na podłodze tolerancje gwintów, a przed zaplombowaniem kontenera przed eksportem sporządzamy własne wewnętrzne raporty materiałowe i 72-godzinne dzienniki testów mgły solnej. Jeżeli jakakolwiek partia nie spełnia naszych wewnętrznych standardów kontroli, nie zostanie dopuszczona do wysyłki. Stoimy za naszą jakością.

Przewodnik zaopatrzenia: Jak zamówić odpowiedni adapter dystansowy koła

Aby uniknąć zakupu niedopasowanego asortymentu, który mógłby opóźnić logistykę lub mieć wpływ na bezpieczeństwo pojazdu, sprawdź te cztery parametry:

Potwierdź zgodność wzoru śrub pojazdu (PCD).

Ten konkretny adapter wykorzystuje konfigurację 4x100 mm. Pasuje do piast z 4 występami, w których odległość pomiędzy przeciwległymi okręgami śrub wynosi dokładnie 100 mm. Jest to standardowa aplikacja dla małych platform, takich jak Renault Clio/Megane, Nissan Micra/Note i wybrane kompakty Toyoty.

Sprawdź wymiary otworu środkowego piasty (CB).

Otwór o średnicy 60,1 mm musi dokładnie pasować do czopu osi pojazdu. Jeśli fabryczny rant piasty samochodu jest większy niż 60,1 mm, adapter nie będzie przylegał równo do powierzchni hamulca tarczowego. Jeśli pysk jest mniejszy, potrzebne będą pierścienie piastowe, aby bezpiecznie zamknąć lukę tolerancji.

Oblicz właściwą grubość przestrzeni

Zmierz odległość od zewnętrznej ściany bocznej opony do wewnętrznej krawędzi krawędzi błotnika. Wybierz grubość (np. 15 mm lub 20 mm), która nie powoduje otarcia wewnętrznego błotnika bez powodowania tarcia bieżnika opony o zewnętrzną blachę podczas pełnego skoku zawieszenia.

Dopasuj skok gwintu szpilki koła

Upewnij się, że wstępnie zainstalowane kołki na adapterze (takie jak M12x1,25 lub M12x1,5) odpowiadają fabrycznemu wzorowi gwintu nakrętki mocującej pojazdu docelowego. Mieszanie skoków gwintów spowoduje usunięcie gwintów wewnętrznych z osprzętu montażowego podczas montażu.

Instrukcje instalacji

1. Przygotuj tarcze: Dokładnie oczyść powierzchnię piasty pojazdu za pomocą szczotki drucianej, aby usunąć łuski rdzy, stary olej lub zanieczyszczenia. Powierzchnia adaptera musi przylegać całkowicie płasko do powierzchni tarczy hamulcowej.

2. Zamontuj adapter: Wsuń adapter dystansowy 4x100 na fabryczne kołki koła. Adapter powinien przylegać równo do powierzchni piasty.

3. Zamocuj adapter: nakręć dostarczone krótkie nakrętki z końcówką otwartą na fabryczne kołki. Dokręcić je metodą gwiazdową momentem zalecanym przez producenta pojazdu. Spowoduje to mocne przymocowanie adaptera do piasty.

4. Zamontuj koło: Umieść koło na wstępnie zainstalowanych kołkach adaptera. Zamocuj koło za pomocą nieoryginalnych nakrętek z mocowaniem, dokręcając je w układzie gwiazdy odpowiednim momentem.

5. Zakaz kluczy udarowych: Nigdy nie używaj pneumatycznych kluczy udarowych na żadnym etapie. Nadmierne uderzenie może spowodować nadmierne rozciągnięcie kołków, pęknięcie aluminiowego gniazda i uszkodzenie anodowanego wykończenia.

Często zadawane pytania

P1: Do czego służy adapter dystansowy kół 4x100?

Odp.: Adapter dystansowy 4x100 fizycznie wydłuża powierzchnię montażową koła na zewnątrz o określoną grubość milimetra w piaście pojazdu z 4 występami i średnicy koła podziałowego 100 mm. Do jego podstawowych funkcji należy poszerzenie rozstawu kół pojazdu w celu optymalizacji stabilności na zakrętach, korygowanie nieprawidłowego przesunięcia kół (ET) przy zmianie felg na oryginalne oraz wypychanie szprych kół na zewnątrz, aby utworzyć prześwit dla powiększonych zacisków hamulcowych.

P2: Czy piasta centralna jest lepsza niż podkładki dystansowe kół centryczne?

Odp.: Tak, konstrukcja koncentryczna jest standardem w przypadku bezpieczeństwa pasażerów w transporcie ciężkim i dużych prędkościach. Przekładka piastowa wyposażona jest w precyzyjny pierścień centralny (podobnie jak nasza warga 60,1 mm), który ściśle przylega do czopu osi samochodu i do otworu koła, idealnie centrując cały zespół. W podkładkach dystansowych skupiających się na występach brakuje tego pierścienia, a ustawienie zbieżności opiera się całkowicie na naprężeniu śrub, co często pozwala na przesunięcie koła poza środek pod obciążeniem, co prowadzi do silnych wibracji kierownicy i przyspieszonego zmęczenia szpilek.

P3: Jaką grubość dystansu koła powinienem wybrać?

Odp.: Właściwa grubość zależy od konkretnego prześwitu między oponą a błotnikiem. Aby dokonać pomiaru, przyłóż linijkę płasko do zewnętrznej ściany bocznej opony i za pomocą suwmiarki zmierz odległość do wewnętrznej krawędzi krawędzi błotnika. Wybierz opcję grubości (np. 15 mm lub 20 mm), która jest nieco mniejsza niż ta szczelina, aby mieć pewność, że opony nie zarysują blachy przy pełnym ściskaniu zawieszenia lub ostrym pokonywaniu zakrętów.

P4: Czy mogę zamówić mieszane alternatywne wzory śrub (PCD) w jednym kontenerze do transportu zbiorczego?

Odp.: Tak. Hurtowi nabywcy kontenerów B2B mogą z łatwością łączyć tę standardową specyfikację 4x100 z innymi rozmiarami, na które istnieje duże zapotrzebowanie (takimi jak 5x114,3 lub 5x120), a także naszymi bezpośrednio z fabryki nakrętkami do kół i śrubami do kół z łbem zimnym w jednym skonsolidowanym kontenerze wysyłanym bezpośrednio z portu Ningbo.

P5: Czy Twój zespół inżynierów technicznych może dostarczyć pełne plany 3D CAD przed masową produkcją?

Odp.: Absolutnie. W przypadku jakiejkolwiek specjalistycznej produkcji kontraktowej, niestandardowych modyfikacji offsetowych lub zamówień pod marką własną, nasz wewnętrzny dział inżynieryjny generuje i potwierdza szczegółowe rysunki techniczne 2D/3D z klientem przed wyposażeniem jakichkolwiek linii produkcyjnych.

Gotowy do zakupu adapterów dystansowych kół PCD 4x100 CB60.1?

Uzyskaj wycenę bezpośrednio z fabryki w ciągu 12 godzin roboczych — bezpłatne próbki dostępne na żądanie.
