Dystanse kół do luzu zacisku hamulca

01 / Bezpośrednia odpowiedź

Przekładka koła rozwiązuje problem pozycji, a nie każdy problem z luzem

Podkładka dystansowa może stworzyć luz zacisku hamulca, gdy szczelina graniczna jest mierzona wzdłuż osi, najczęściej pomiędzy zewnętrzną powierzchnią zacisku a tylną częścią szprychy koła. Element dystansowy przesuwa całe koło na zewnątrz o jego zainstalowaną grubość.

Ten sam ruch nie powiększa lufy koła. Jeśli zacisk jest za wysoki w stosunku do lufy, dodanie grubości może pozostawić zakłócenia promieniowe bez zmian. Może pomóc tylko wtedy, gdy kształt lufy zmieni się na głębokości na tyle, że przesunięte koło zapewni większą przestrzeń nad zaciskiem. Należy to sprawdzić na rzeczywistym kole lub dokładnym profilu koła.

Nie wybieraj grubości wyłącznie na podstawie średnicy koła, przesunięcia lub wyglądu.Dwa koła o tej samej średnicy nominalnej, szerokości i przesunięciu mogą mieć różną krzywiznę szprych i profile lufy wewnętrznej.

To rozróżnienie jest powodem, dla którego producenci hamulców publikują wykresy luzów kół dla określonych zacisków lub zestawów. Szablon odwzorowuje pełną obwiednię zacisku na wnętrze koła, a nie tylko katalogowy rozmiar koła.

02 / Diagnozuj przed obliczeniem

Cztery strefy kontaktu prowadzą do czterech różnych decyzji

Odezwał się do twarzy zacisku

Szczelina przebiega głównie w kierunku osi. Przesunięcie koła na zewnątrz może zwiększyć przestrzeń w tym interfejsie.

Spacer może pomóc

Lufa wewnętrzna do mostka zacisku

Szczelina przebiega głównie w kierunku promieniowym. Grubość podkładki nie zwiększa średnicy koła.

Sprawdź profil lufy

Zrównoważ ciężarek z zaciskiem

Ciężar obraca się wraz z kołem. Jego umiejscowienie i wysokość muszą mieścić się w zatwierdzonej obwiedni koła.

Zmień położenie tylko za pomocą zatwierdzonej metody

Podkładka koła do standardowych kołków

W niektórych systemach przykręcanych jest to problem związany z interfejsem montażowym, a nie z luzem hamulca. Kieszenie na koła i długość wystających kołków wymagają sprawdzenia we własnym zakresie.

Nie mieszaj pomiarów

Poszukaj najmniejszej szczeliny wokół pełnego obrotu koła. Pojedynczy wyraźny kąt widzenia nie wystarczy. Korpus zacisku, mostek, obszar śruby odpowietrzającej i dowolne zatwierdzone położenie obciążnika mogą powodować różne punkty graniczne.

03 / Geometria

Ruch osiowy może oczyścić szprychę, podczas gdy luz promieniowy pozostaje napięty

Przesuń diagram, aby porównać dwa kierunki luzu.

W lewym panelu podkładka odsuwa koło od nieruchomego zacisku. W prawym panelu średnica koła pozostaje niezmieniona. Prawdziwe koła mają zakrzywione szprychy i stopniowane lub zwężające się lufy, więc ostateczna kontrola musi uwzględniać rzeczywisty profil.

Przesuń tabelę, aby wyświetlić wszystkie kolumny.

Obserwowany limit	Kierunek pomiaru	Jaka grubość przekładki się zmienia	Decyzja
Dotyk twarzy Caliper odezwał się	Przeważnie osiowe	Przesuwa szprychę na zewnątrz o zainstalowaną grubość elementu dystansowego.	Potencjalne rozwiązanie.Oblicz wymaganą przestrzeń osiową, a następnie sprawdź każdy inny interfejs.
Mostek zacisku styka się z cylindryczną lufą	Przeważnie promieniowe	Nie zwiększa promienia lufy.	Zwykle złe rozwiązanie.Może być wymagany inny profil lub średnica koła.
Zacisk znajduje się w pobliżu stożkowej lub schodkowej lufy	Połączone osiowe i promieniowe	Przesuwa zacisk pod inną sekcję osiową tej samej lufy.	Wymagany szablon.Wynik zależy od rzeczywistego konturu.
Waga balansowa jest najbliższą pozycją	Specyficzna lokalizacja	Przesuwa ciężar wraz z kołem, ale nie zmniejsza jego wysokości.	Przegląd wyważania kół.Postępuj zgodnie z rozmieszczeniem zatwierdzonym przez dostawcę kół i hamulców.

04 / Wykorzystaj pełną kopertę

Zmierz, korzystając z profilu zestawu hamulcowego, a nie zgadywanej szerokości zacisku

Suwmiarka nie jest prostokątnym blokiem. Mostek, korpus, okucia i powierzchnia zewnętrzna zajmują różne części wnęki koła. Profil producenta rejestruje ten kształt i lokalizuje go na podstawie powierzchni montażowej koła i środka piasty.

Określ dokładną konfigurację hamulcaZapisz numer części osi, zacisku lub zestawu hamulcowego, konfigurację tarczy oraz wszelkie wsporniki lub osłony, które wpływają na położenie zacisku.
Uzyskaj pasujący profil prześwituSkorzystaj z rysunku dostarczonego dla tej konfiguracji. Szablon podobnego zacisku nie stanowi dowodu dopasowania.
Drukuj bez skalowaniaPostępuj zgodnie z instrukcjami rysunku i sprawdź wydrukowane wymiary referencyjne za pomocą linijki przed wycięciem.
Zlokalizuj go od środka koła i podkładki montażowejUmieść profil wewnątrz koła dokładnie tak, jak zaleca producent hamulca. Obróć go przez koło i sprawdź szprychy, lufę i obciążniki.
Zapisz strefę ograniczającą i rzeczywistą szczelinęZapisz, gdzie występuje minimum. Nie redukuj wyniku do pojedynczego numeru zezwolenia bez jego lokalizacji.

Wartości luzu są specyficzne dla aplikacji.

Jeden profil instalacyjny AP Racing określa minimalny prześwit koła 4,00 mm, natomiast szablon prześwitu koła Wilwood określa 0,080 cala dla wymienionego zestawu. Liczby te należą do tych właśnie dokumentów. Użyj wartości wymaganej przez dostawców hamulców, kół i pojazdów dla sprawdzanej konfiguracji.

05 / Grubość ma dwie strony

Zbuduj zysk w ramach rozliczenia wewnętrznego i budżet strat w ramach rozliczenia zewnętrznego

W przypadku prostego odstępu osiowego szprycha-zacisk koło przesuwa się na zewnątrz o zainstalowaną grubość podkładki dystansowej. Daje to przydatne pierwsze obliczenia, ale nie stanowi zgody na montaż części.

grubość kandydata ≥ wymagana szczelina końcowa - aktualnie zmierzona szczelina

Stosuj tę opcję tylko wtedy, gdy obie szczeliny są mierzone w tym samym kierunku osiowym i w tym samym punkcie ograniczającym.

Jeśli koło już przeszkadza, zapisz nakładanie się jako ujemną przerwę prądową. Wymagana końcowa szczelina musi wynikać z obowiązującej dokumentacji hamulca, koła lub pojazdu.

Ta sama grubość kandydata powoduje również przesuwanie koła i opony na zewnątrz. W porównywalnych punktach przestrzeń wewnętrzna zwiększa się, podczas gdy przestrzeń zewnętrzna zmniejsza się mniej więcej o tę samą ilość zainstalowanej. Sprawdź, czy bark i ściana boczna opony przylegają do błotnika, wykładziny i nadwozia, mierząc skok kierownicy i ruch zawieszenia. Theinstrukcja pomiaru rozstawu kółpokrywa całą ścieżkę prześwitu.

Duży teoretyczny odstęp na zacisku nie jest lepszym wynikiem, jeśli opona styka się wówczas z karoserią. Wybierz najmniejszą konfigurację, która spełnia udokumentowany luz hamulcowy oraz wymagania dotyczące wszystkich kół, opon i osprzętu.

06 / Szczelina hamulcowa to tylko jedna homologacja

PCD, otwór centrujący, siedzenia i osprzęt nadal muszą ze sobą współpracować

Luz hamulcowy nie może kompensować podkładki dystansowej, która nie pasuje do piasty i koła. Potwierdź wzór śrub, średnicę środkową po stronie piasty i koła, dostępny występ piasty, styk powierzchni montażowej, gniazdo elementu mocującego, specyfikację gwintu i użyteczne połączenie zgodnie z instrukcjami dotyczącymi dokładnego montażu.

Exploded CAD view of a red wheel spacer adapter with studs and lug nuts — Widok rozłożony na części oddziela mocowanie rozpórki do piasty od mocowania koła do przekładki. Obydwa interfejsy wymagają prawidłowej ścieżki sprzętowej.

Technical drawing with front and section views of a wheel spacer adapter — Widoki z przodu i przekroju są przydatne, ponieważ PCD i grubość nie opisują tego samego interfejsu.

Blue wheel spacer adapter viewed from the side to show its thickness and center lip — Profil boczny pokazuje, dlaczego grubość i geometrię wargi środkowej należy sprawdzać łącznie.

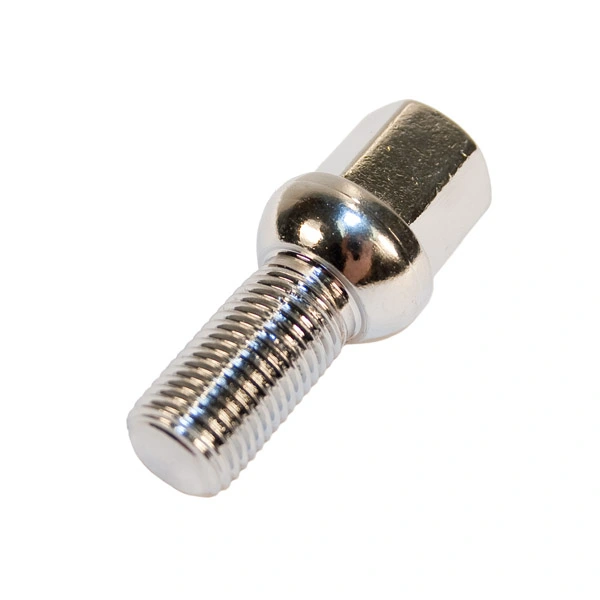

Cienka nasuwana przekładka i przykręcany adapter wykorzystują różne sposoby mocowania. Theprowadnica wsuwana lub przykręcanawyjaśnia różnice w interfejsach. Jeśli w kole zastosowano śruby, sprawdź gwint i gniazdo śruby zamiennej, a także użyteczne połączenie gwintu. Jeśli używa śrub, sprawdź zgodność śrub i nakrętek oraz ewentualne występy kolców za kołem.

Zatrzymaj się na kontakt z lufą

Jeśli zacisk jest promieniowo zbyt wysoki dla cylindrycznej lufy, dodatkowa grubość podkładki nie zastąpi kompatybilnego koła.

Zatrzymaj się na niepewnym miejscu

Jeżeli element dystansowy kołysze się, opada po promieniu lub uniemożliwia pełny kontakt powierzchniowy, nie używaj momentu obrotowego do ściągania części razem.

Zatrzymaj się, bo brakuje instrukcji

Jeżeli nie są znane wymagania dotyczące momentu obrotowego, sprzętu, kontroli lub luzu, przed montażem należy uzyskać dokładne instrukcje dotyczące produktu i pojazdu.

07 / Wyślij możliwy do sprawdzenia zapis wyposażenia

Przydatne żądanie zezwolenia określa punkt graniczny

„Potrzebuję podkładki do dużych hamulców” nie wystarczy, aby wybrać bezpieczne mocowanie. Zapisz montaż w formie umożliwiającej weryfikację przez inną osobę.

Pojazd i ośRok, model, wykończenie, przód lub tył i wszelkie istotne zmiany w zawieszeniu.

Konfiguracja hamulcaNumer części zacisku lub zestawu, konfiguracja tarczy i pasujący profil luzu.

Specyfikacja kołaŚrednica, szerokość, przesunięcie, PCD, otwór centrujący i model koła.

Strefa kontaktuSzprycha, lufa, ciężarek wyrównoważający lub elementy montażowe, poparte wyraźnym zdjęciem.

Zmierzona szczelinaMinimalna szczelina lub zakładka, kierunek pomiaru i użyte narzędzie lub szablon.

Wymagane zezwolenieWartość i dokument odnoszący się do dokładnego ustawienia hamulca i koła.

Spacer kandydataTyp, grubość, PCD, oba środkowe interfejsy i układ mocowania.

Pozostała przestrzeń kosmicznaPrześwit błotnika, wykładziny i nadwozia w zakresie skoku układu kierowniczego i zawieszenia.

Zdjęcia powinny przedstawiać nakładkę mocującą koło, piastę, profil dystansowy i ograniczający obszar hamulca. Bezpośrednie zdjęcie bez skali może zlokalizować problem, ale samo w sobie nie jest w stanie określić luki.

08 / Kontynuuj od faktycznej decyzji

Skorzystaj z następnego przewodnika, który odpowie na pozostałe pytania dotyczące montażu

Potrzebujesz pełnej sekwencji montażuSprawdź kolejność elementów PCD, otwór centrujący, grubość, przesunięcie, osprzęt i luzy. Potrzebujesz arkusza pomiarowegoPrzed wybraniem grubości zapisz przestrzeń wewnętrzną i zewnętrzną. Musisz wybrać typ elementu dystansowegoPorównaj interfejsy montażowe stosowane w systemach wsuwanych i przykręcanych. Potrzebujesz kryteriów bezpieczeństwaPrzejrzyj montaż, materiały, sprzęt, instalację i kontrolę jako jeden system.

Wyślij profil zacisku i szczelinę ograniczającą

Uwzględnij pojazd i oś, specyfikację koła, konfigurację hamulców, zdjęcie strefy styku, zmierzoną szczelinę, wymagany prześwit i pozostałą przestrzeń kosmiczną. Te szczegóły sprawiają, że dyskusja o spacerach jest specyficzna.

Wyślij szczegóły wyposażenia

Uwaga dotycząca bezpieczeństwa: na tej stronie opisano metodę pomiaru, a nie zatwierdzenie instalacji dla konkretnego pojazdu. Postępuj zgodnie z instrukcjami pojazdu, hamulca, koła, elementu dystansowego i sprzętu. Nierozwiązane kwestie związane z montażem, układem kierowniczym, hamulcami lub luzem należy sprawdzić u wykwalifikowanego specjalisty z branży motoryzacyjnej.
