Numer należy do określonego złącza
Grubość podkładki nie określa momentu dokręcania. Prawidłowa wartość pochodzi z instrukcji sterujących pojazdem, kołem, układem dystansowym i dokładnym osprzętem.
Nie ma specyfikacji momentu obrotowego dla uniwersalnych dystansów kół.W przypadku podkładki wsuwanej znajdź wymagany moment obrotowy dla elementów mocujących koła przechodzących przez tę przekładkę. W przypadku dystansu przykręcanego sprawdź osobno dwa połączenia: dystans z piastą, a następnie koło z dystansem. Jeśli dokumenty są sprzeczne lub nie obejmują dokładnych części, zatrzymaj i rozwiąż konflikt przed instalacją.
Prawidłowa wartość opisuje całkowity stan mocowania
Wartość momentu obrotowego stanowi kontrolę instalacji dla konkretnego łącznika i złącza. Nie jest ona obliczana na podstawie grubości elementu dystansowego, PCD lub otworu centrującego. Podkładka 10 mm i podkładka 20 mm nie wymagają automatycznie innego momentu obrotowego, a dwa elementy złączne M14 nie mają automatycznie tej samej wartości.
Instalator musi wiedzieć, które części są mocowane, jaką śrubę lub nakrętkę zastosowano, w jaki sposób gniazdo styka się z kołem, z jakim gwintem współpracuje i jaki stan powierzchni zakłada specyfikacja. Liczba wydzielona z tych warunków jest niekompletna.
Jeśli dysponujesz jedynie grubością elementu dystansowego i średnicą gwintu, nie masz wystarczających informacji, aby zatwierdzić moment dokręcania.Najpierw zidentyfikuj system i dokument kontrolny.
Moment obrotowy służy do wywoływania obciążenia zacisku w złączu gwintowym. Na zależność wpływa tarcie w gwincie i pod łbem śruby lub nakrętką, a także powłoki i smarowanie. Dlatego dodanie środka przeciwzatarciowego, oleju, środka do zabezpieczania gwintów lub innej podkładki może unieważnić wartość określoną dla innego warunku.
Użyj gwintu i warunków osadzania określonych w instrukcji pojazdu, koła, elementu dystansowego lub sprzętu. Jeśli warunek nie jest jasno określony, zamiast improwizować, zapytaj odpowiedzialnego dostawcę.
Użyj drabiny źródłowej, a nie pierwszego wykresu w wynikach wyszukiwania
Dokładna hierarchia zależy od projektu elementu dystansowego i dołączonej do niego instrukcji. Ta drabina zapobiega zastąpieniu przez wykres ogólny informacji specyficznych dla aplikacji.
-
Dokładne instrukcje dotyczące dystansówPotwierdź system, dołączony sprzęt, warunki instalacji, kolejność i wszelkie oddzielne wymagania dotyczące dystansu do piasty.Część konkretna
-
Informacje o warsztacie samochodowym lub właścicieluUżyj właściwej specyfikacji pojazdu, osi i łącznika koła, jeśli instrukcje elementu dystansowego kierują Cię do wartości pojazdu.Specyficzne dla pojazdu
-
Instrukcje producenta kółKoło z rynku wtórnego może określać własne wymagania dotyczące gniazda elementu mocującego, sprzętu i momentu obrotowego. Upewnij się, że jest on kompatybilny z układem dystansowym.Specyficzne dla koła
-
Dostarczona dokumentacja elementów złącznychSprawdź gwint, gniazdo, długość, wykończenie i wszelkie warunki, które zmieniają zatwierdzoną metodę dokręcania.Specyficzny dla sprzętu
Konfliktu nie rozwiązuje się poprzez wybranie najwyższej liczby. Najwyższa wartość może przekroczyć granicę innego komponentu lub przyjąć inny stan tarcia. Zapisz konflikt i uzyskaj pisemne wyjaśnienia dotyczące dokładnego montażu.
Podkładki dystansowe wsuwane i przykręcane nie mają tej samej ścieżki momentu obrotowego

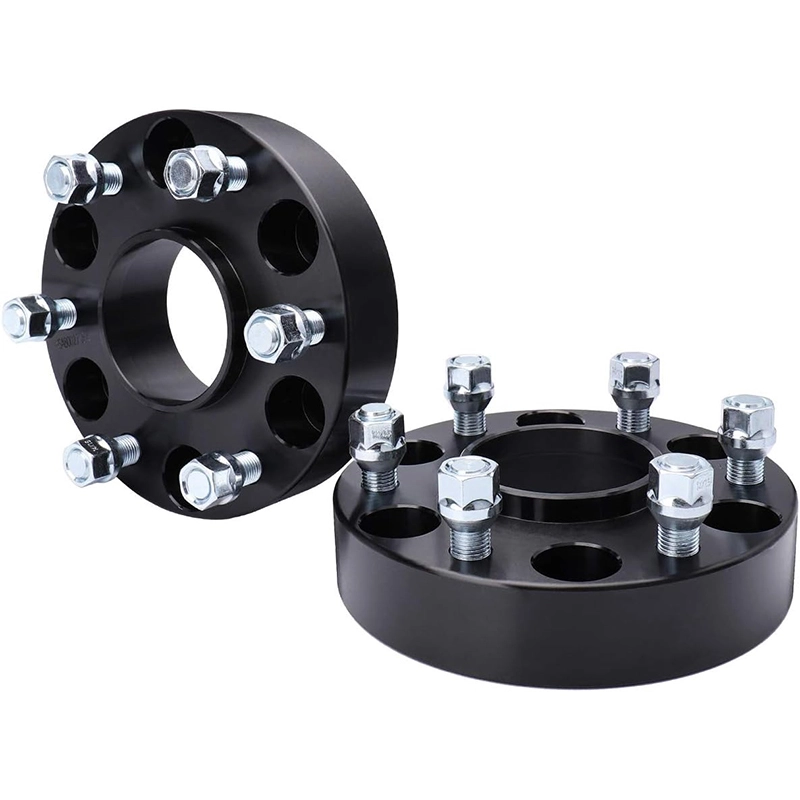

Wsuwana podkładka zwykle znajduje się pomiędzy kołem a piastą, podczas gdy dłuższe śruby lub kołki utrzymują ścieżkę mocowania. Najpierw do piasty mocuje się przykręcaną przekładkę lub adapter, a następnie koło do przekładki. Drugi projekt tworzy dwa interfejsy zacisków, które należy udokumentować osobno.
Przesuń diagram, aby porównać dwie ścieżki mocowania.
Przesuń tabelę, aby wyświetlić wszystkie kolumny.
| System | Interfejs do dokumentu | Sprzęt do identyfikacji | Źródło momentu obrotowego |
|---|---|---|---|
| Wsuwana przekładka z dłuższymi śrubami | Koło i element dystansowy zamocowane do gwintowanej piasty | Średnica i skok gwintu, długość śruby, profil gniazda koła, wykończenie i stan | Dokładne instrukcje dotyczące dystansów oraz specyfikacja pojazdu lub koła, do której się odnoszą |
| Wsuwana przekładka z przedłużonymi kołkami | Koło i element dystansowy przymocowane do piasty za pomocą kołka i nakrętki | Wymagania dotyczące montażu kołków, gwint nakrętki i profil gniazda koła | Dokument dotyczący montażu kołków i specyfikacja elementów mocujących koła |
| Przykręcana podkładka dystansowa z kołkami | 1. Podkładka do piasty 2. Koło do kołków dystansowych |
Wewnętrzne nakrętki lub śruby, zewnętrzne śruby dwustronne i nakrętki kół | Dwie zarejestrowane wartości lub jedna wyraźnie zatwierdzona wartość dla obu |
| Przykręcany adapter z gwintowanymi otworami | 1. Adapter do piasty 2. Śruby koła do adaptera |
Wewnętrzne elementy mocujące i zewnętrzne śruby kół | Instrukcje adaptera oraz dokumentacja kompatybilnego koła i pojazdu |
Ogólna tabela momentu obrotowego M12 lub M14 pomija stan gniazda i powierzchni

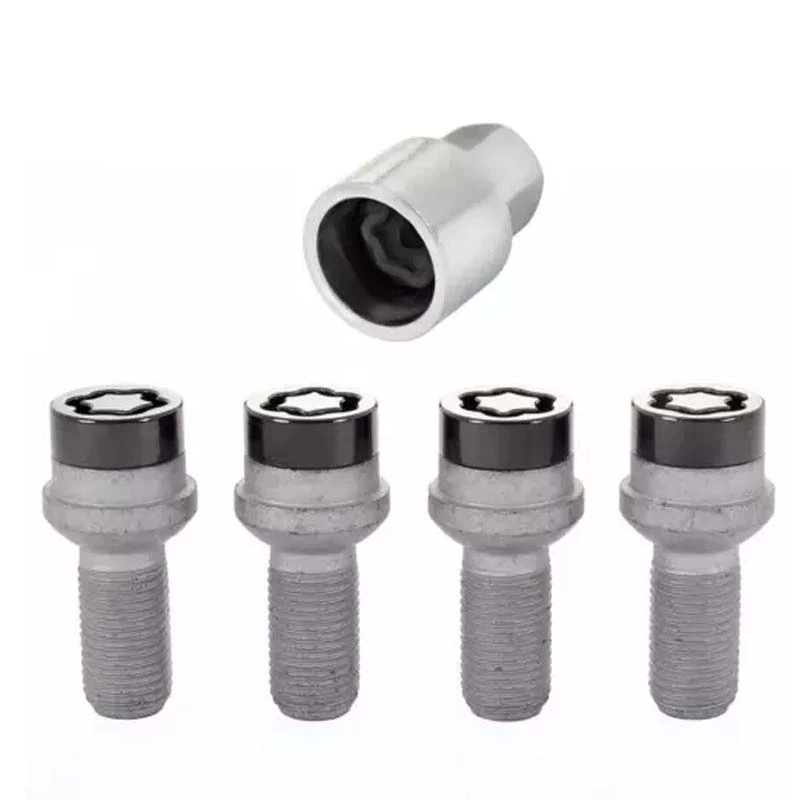

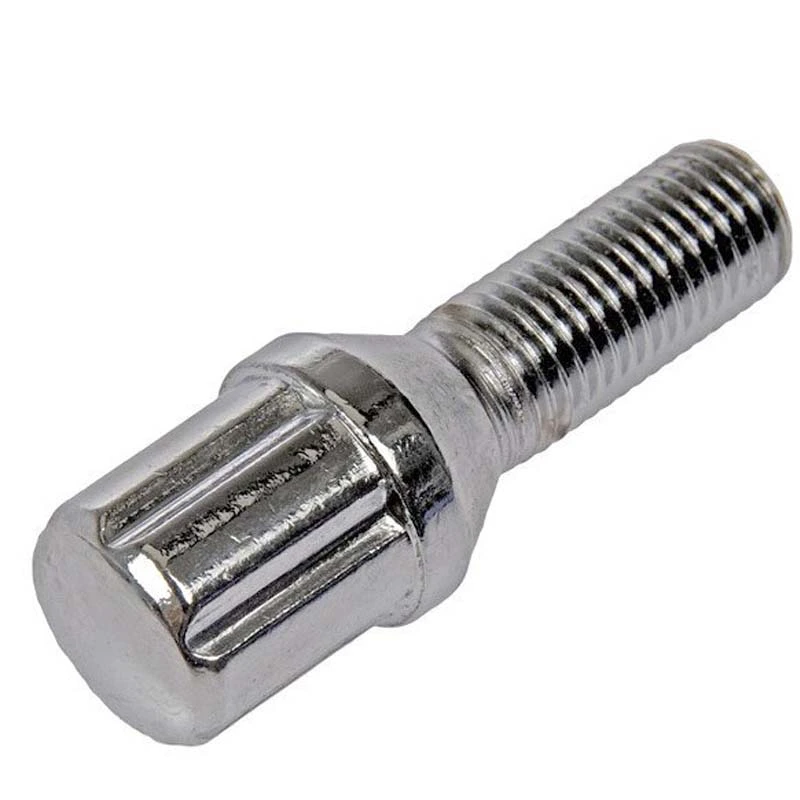

Średnica gwintu i skok mają znaczenie, ale same w sobie nie definiują interfejsu koła. Gniazda stożkowe, kulowe i płaskie lub w kształcie magnesu stykają się z kołem w różny sposób. Przed uwzględnieniem wartości momentu obrotowego właściwa część musi pasować do koła.
Ten sam wątek, inne złącze
Materiał kół, profil gniazda, wykończenie elementów złącznych, współpracujące gwinty i określony stan powierzchni mogą się różnić nawet w przypadku identycznego gwintu nominalnego.
Ta sama grubość elementu dystansowego, inne złącze
Grubość zmienia wymagany zasięg łącznika w niektórych systemach. Nie wybiera momentu dokręcania ani nie sprawdza użytecznego połączenia.
Wyższa klasa śrub, a nie automatyczne zezwolenie
Mocniejsza śruba nie podnosi dopuszczalnego obciążenia siedziska koła, gwintu piasty, gwintu dystansowego ani żadnej innej części przegubu.
Większy moment obrotowy, a nie naprawa złego siedzenia
Rdza, gruz, niezgodna warga środkowa lub wystające okucia mogą uniemożliwić pełny kontakt. Mocniejsze dokręcenie nie naprawi geometrii.
Metoda ma znaczenie po zweryfikowaniu numeru
Postępuj zgodnie z dokładną procedurą dotyczącą elementu dystansowego i pojazdu. Poniższa sekwencja stanowi listę kontrolną kontroli i nie zastępuje tych instrukcji.
- Potwierdź wartość i stanZapisz jednostki, interfejs, dokument źródłowy oraz informację, czy gwinty muszą być suche, czy też traktowane dokładnie zgodnie ze specyfikacją.
- Sprawdź każdą powierzchnię montażowąPiasta, element dystansowy i koło muszą być całkowicie zlicowane. Usuwaj tylko zanieczyszczenia, których usunięcie pozwala instrukcja.
- Sprawdź tożsamość sprzętuSprawdź gwint, gniazdo, długość, użyteczne połączenie, występ kołka, dopasowanie gniazda lub wpustu oraz wszelkie dostarczone podkładki.
- Rozpocznij każdy element złączny ręcznieElement mocujący, który wiąże się przed osadzeniem, wymaga kontroli. Nie używaj elektronarzędzi do wymuszania skrzyżowanych lub niezgodnych gwintów.
- Dopasowany według określonego wzoru krzyżowegoPołącz twarze równomiernie. Postępuj zgodnie ze wzorem pokazanym dla pojazdu lub systemu dystansowego.
- Do ostatecznego dokręcenia użyj odpowiedniego klucza dynamometrycznegoNarzędzie udarowe nie zastępuje końcowego, kontrolowanego kroku klucza dynamometrycznego.
- Ukończ oba etapy w systemach przykręcanychNie instaluj koła, dopóki nie zostanie ukończone i zarejestrowane połączenie ukrytej przekładki z piastą.
- Sprawdź swobodę obrotu i luzPo montażu postępuj zgodnie z instrukcjami dotyczącymi sprawdzania luzu hamulca, czujnika, nadwozia i zawieszenia przed jazdą po drogach.
Theprowadnica dystansowa wsuwana i przykręcanamoże pomóc w identyfikacji systemu przed sprawdzeniem dokumentów dotyczących momentu obrotowego. W przypadku PCD, interfejsów środkowych i wyboru elementów złącznych użyj opcjiinstrukcja montażu dystansów kół.
Zapisz wymagany odstęp między kolejnymi kontrolami, zamiast go wymyślać
Instrukcje dotyczące dystansu i pojazdu mogą wymagać ponownego sprawdzenia momentu obrotowego po przejechaniu określonych dystansów lub czynnościach serwisowych. Postępuj zgodnie z interwałem obejmującym dokładny produkt. Na przykład ogólna instrukcja Eibacha PRO-SPACER D2356 wymaga kontroli systemów objętych tym dokumentem po około 25 milach i ponownie po 500 milach. Odległości te nie są uniwersalnym harmonogramem dla każdego spacerowicza.
Ponowna kontrola to także kontrola. Poszukaj złącza, które nie zostało całkowicie osadzone, uszkodzonych gwintów, zmienionego znaku gniazda koła, styku, nietypowego hałasu lub jakiegokolwiek elementu mocującego wymagającego nieoczekiwanego ruchu. Nie ustawiaj ponownie ruchomego elementu mocującego na ten sam numer bez znalezienia przyczyny.
W wielu systemach przykręcanych koło zakrywa osprzęt łączący przekładkę z piastą. Zapisz, jak i kiedy należy sprawdzić interfejs wewnętrzny zgodnie z instrukcją produktu.
Zapis użytecznego momentu obrotowego określa interfejs, źródło i stan
Napis „dokręcony zgodnie ze specyfikacją” nie informuje późniejszego technika, jaka specyfikacja została zastosowana. Krótki zapis zapobiega pomyleniu stawów wewnętrznych i zewnętrznych.
W przypadku zapytania dotyczącego montażu załącz odpowiednie strony z instrukcji pojazdu, kół i przekładek. Nie wysyłaj jedynie zrzutu ekranu ogólnej tabeli momentu obrotowego bez jej źródła i zakresu.
Moment obrotowy jest jednym z homologacji w przypadku kompletnego mocowania dystansu koła
Wyślij oba jointy, a nie jeden luźny numer
Uwzględnij pojazd, koło, część dystansową, szczegóły elementów złącznych, gwint i gniazdo, dokumenty kontrolne oraz proponowany moment obrotowy dla każdego interfejsu. Dzięki temu przegląd wyposażenia jest identyfikowalny.
- Eibach: Instrukcja montażu PRO-SPACER, D2356, stosowane do kontroli powierzchni montażowej, weryfikacji okuć, użycia klucza dynamometrycznego, instrukcji dotyczących uzyskania momentu obrotowego ze specyfikacji warsztatu lub producenta koła oraz częstotliwości powtórnych kontroli specyficznej dla produktu.
- Eibach: Przegląd systemów PRO-ODSTĘPNIK, używane do odróżnienia systemów wsuwanych wykorzystujących rozszerzone okucia od systemów przykręcanych z własnymi kołkami lub gwintami.
- Publikacja referencyjna NASA 1228: Podręcznik projektowania elementów złącznych, używany do ogólnego wyjaśnienia momentu obrotowego i obciążenia wstępnego oraz skutków tarcia gwintu, tarcia powierzchni łożyska, powłok i smarów.
Uwaga dotycząca bezpieczeństwa: w tym artykule celowo nie przedstawiono uniwersalnej tabeli momentu obrotowego. Użyj dokładnych instrukcji dotyczących pojazdu, koła, elementu dystansowego i sprzętu. Jeśli specyfikacja, kompatybilność części lub stan połączeń są niepewne, montaż i kontrolę powinien przeprowadzić wykwalifikowany specjalista z branży motoryzacyjnej.
